Der Kritzler - mein kleines Spaceinvasion-Projekt

Spät aber doch noch ein kleines Nachwort zur Temporary Space Invasion

Vor einiger Zeit auf Tinkerlog gesehen, wollte ich das schon länger mal nachbauen, da war die Space Invasion ein guter Anlass. Der Anfang hat sich dann doch etwas gezogen, vor Allem weil unser Vorrat an brauchbaren Steppern doch deutlich kleiner war als gedacht. Aber schließlich doch 2 gefunden die sich zur Mitarbeit überreden ließen und das Teil aufgebaut:

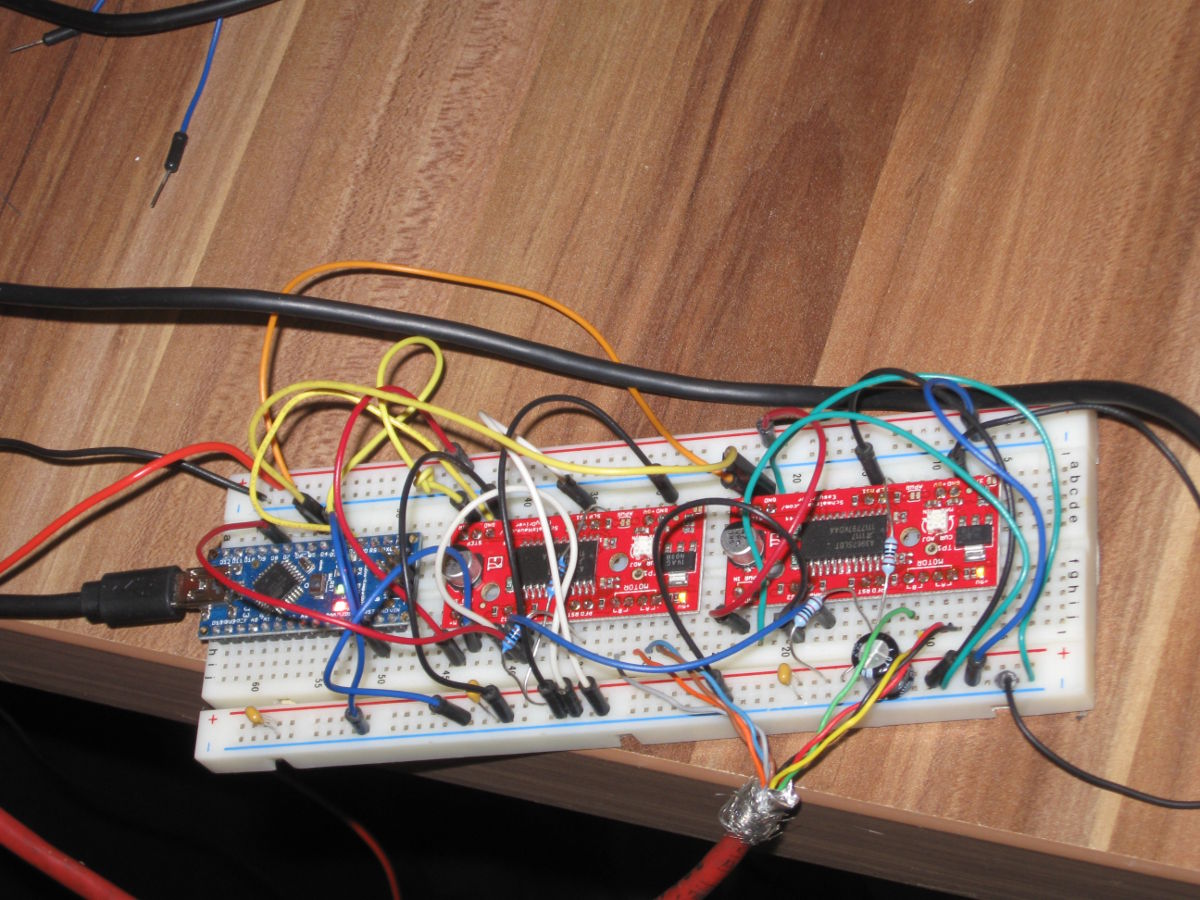

Kritzler Elektronik
Die Elektronik: Arduino mit 2 Stepper-Driver

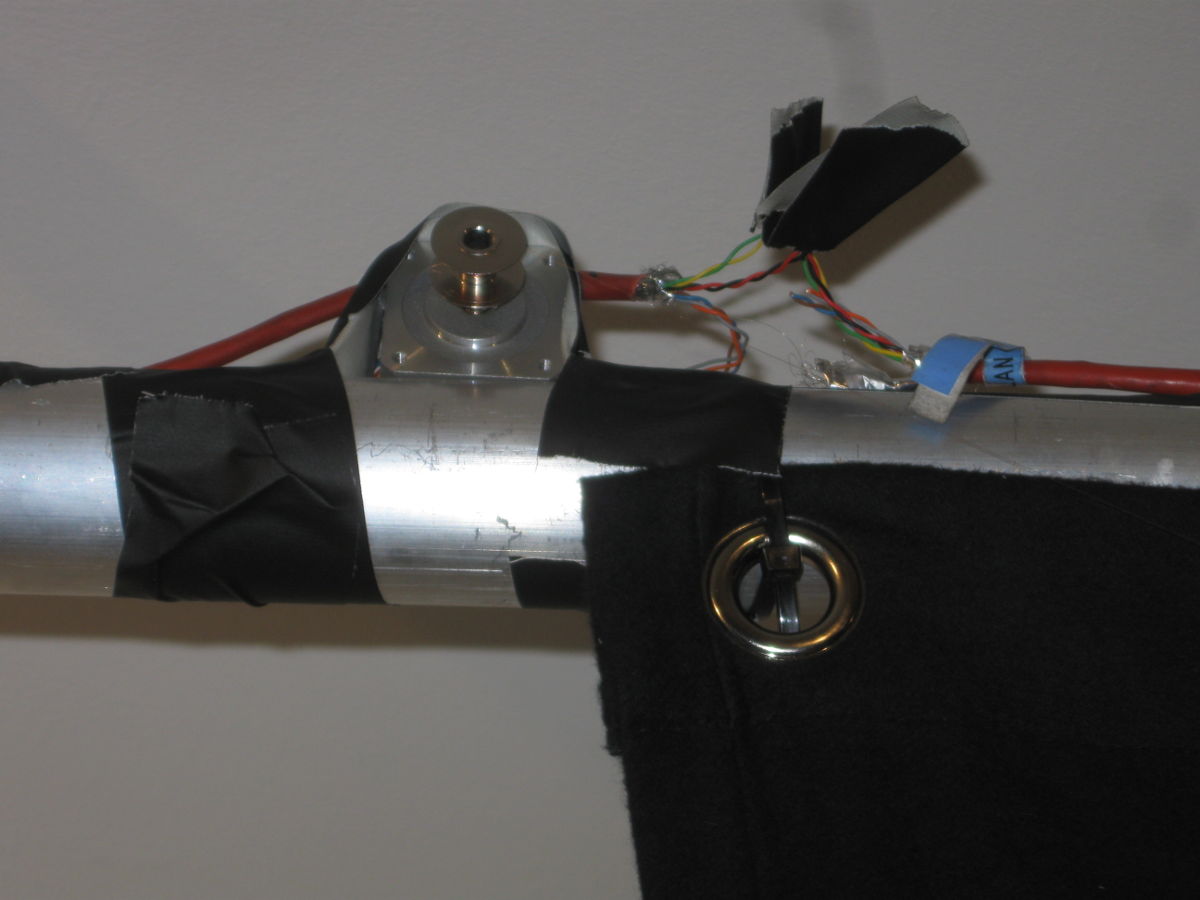

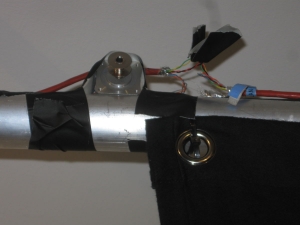

Kritzler Stepper
Stepper-Montage mit Gaffer-Tape (was denn auch sonst)

Dann stellte sich noch die Java-GUI als relativ garstig heraus, aber auch das Problem war zu knacken und in den letzten Tagen der Invasion ging es dann tatsächlich ans krizteln:

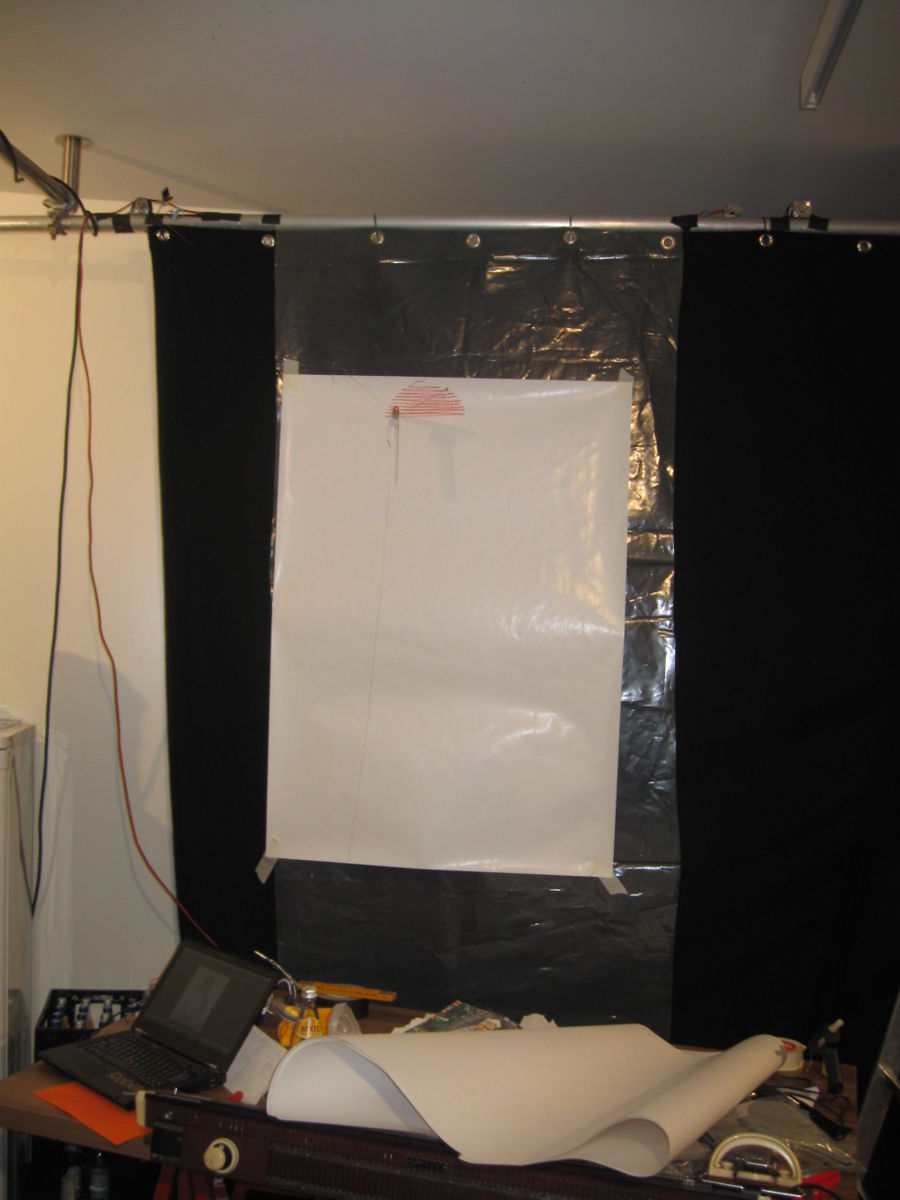

Kritzler
Der Kritzler bei der Arbeit
Gekritzel
Erstes erfolgreiches Gekritzel

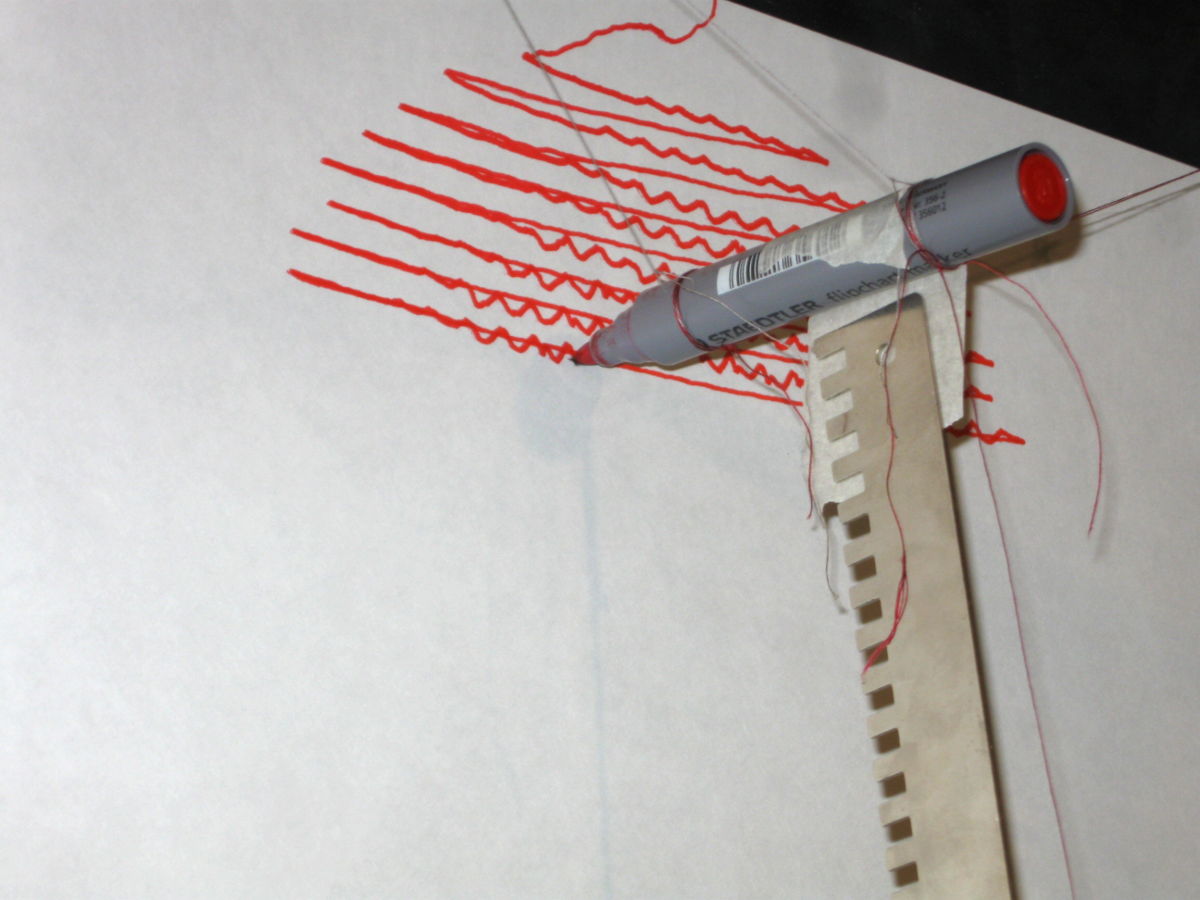

Kritzler
Stiftaufhängung und Zusatzgewicht
Kritzel-Tux
Kritzel-Tux

Zu einem Stift-Abhebe-Mechanismus bin ich dann leider nicht mehr gekommen. Das Ganze wird aber bald im Space am Whiteboard fix montiert, da wird dann auch das Abheben eingebaut. Im Original geschieht das mit einem Servo, ich denke an ein Relais - Als Seile soll blanker Draht verwendet werden, dadurch sind dann keine zusätzlichen Kabel nötig.
